Dans ce deuxième post, Je vais vous présenter la réalisation d'un stand de shape et de stratification en bois assez simple à réaliser pour un budget assez modeste.
Pourquoi réaliser un stand de shape? J'ai réalisé plusieurs planches sans stand, avec de simples tréteaux trouvés chez Merlin pinpin ou autres...Constat : c'est vraiment pas l'idéal, limite galère...
Plans dwg //Bientot disponibles
Plans Pdf //Bientot disponibles
Je suis parti sur un stand juste réglable en hauteur, pour modifier la longueur (si cela s’avère nécessaire), il faudra prévoir plusieurs traverses de longueurs différentes.
Passez à la mèche de 8mm pour les trous de serrage; Au passage on peu
faire un fraisage avec la mèche de 8mm sur les autres trous.
Bon les pieds sont terminés, on va passer à l'assemblage des traverses avec les pieds.
Puis on glisse les renforts que l'on colle et vis entre les deux flancs.
On coupe les morceaux de tasseaux qui dépassent, et on ponce un coup
Pourquoi réaliser un stand de shape? J'ai réalisé plusieurs planches sans stand, avec de simples tréteaux trouvés chez Merlin pinpin ou autres...Constat : c'est vraiment pas l'idéal, limite galère...
Les plans:
J'ai conçu ce stand d’après diverses infos glanées sur le forum shaperoom.net et sur le site de Greenlight Surf Supply. Vous trouverez les plans du stand au format DWG et PDF dans les liens ci-dessous:Plans dwg //Bientot disponibles
Plans Pdf //Bientot disponibles
Je suis parti sur un stand juste réglable en hauteur, pour modifier la longueur (si cela s’avère nécessaire), il faudra prévoir plusieurs traverses de longueurs différentes.
Liste du matériel et des matériaux:
Le matériel:
Pas besoin de matériel spécifique pour la réalisation:- Une scie sauteuse
- Une Visseuse
- Un foret M8
- Un foret M3
- Un embout de vissage
- Les outils de traçage (équerre, réglet acier, mètre, crayon à papier, etc..)
Les matériaux:
- 5ml de tasseau raboté 67*44mm
- 2ml de tasseau raboté 44*34mm
- 1 panneau de contreplaqué de 10mm (il est possible d'utiliser du Ctp de 15mm)
- Vis à bois 4*30
- Vis M8*80
- Rondelles M8
- Écrous ou papillons M8
- Colle en bâton
- Colle à bois (blanche (rapide ou lente ça dépends de votre efficacité) ou PU)
La réalisation:
Le traçage et la découpe:
Deux solutions s'offrent à vous: retracer les cotes du stand ou faire du collage. Je vais vous présenter la deuxième solution qui, de mon point de vue, est la plus rapide
Imprimer sur une feuille les pièces à l'echelle 1, les coller sur le ctp en utilisant la colle en bâton. Marouffler à l'aide d'une règle.
Pour les grandes pièces il faut reassembler les feuilles A4, sauf si vous avez accès à un traceur en A0.
On coupe au niveau des traits roses en pointillés
On assemble les différents morceaux au scotch
Et on colle sur le bois
Et voila nos morceaux de bois pret à êtres coupés
Pour les grandes pièces il faut reassembler les feuilles A4, sauf si vous avez accès à un traceur en A0.
Sortez la scie sauteuse et c'est parti pour les découpes...Pour les tasseaux suivre la feuille de débit. Pour ce qui est de la
découpe: Scie sauteuse, scie égoïne (avec ou sans boîte de coupe), Scie
pendulaire électrique. La meilleure solution est la dernière, mais tout
le monde ne possède pas un tel outillage. J'ai pris l'option scie
sauteuse avec une lame qui peut couper jusqu’à 60mm
Une fois les découpes réalisées, on prend la visseuse (ou beaucoup mieux la perceuse sur colonne) et on perce tous les trous en diamètre 3mm.
Une fois que tout cela est fait on peu retirer le papier qui à servi au traçage. Pour les pressés on peu laisser le papier mais ça fera moins propre au final...Pour retirer le papier, si vous avez collé a la colle en bâton, on humidifie le papier avec une éponge on laisse quelques minutes et ça part assez facilement.
Ça y est tout est découpé et percé, passons à l'assemblage
L'assemblage:
Nous allons commencer par les deux pieds avant de réaliser les parties servant au shape et pour finir celles pour la stratification.
Les Pieds:
Prendre les pièces 1, 2 et 3. Fixer la pièce 1 et la pièce 2 en vérifiant le centrage et l'alignement des deux parties qui seront au sol.
Au passage faites ça en double comme ça les deux pieds auront le même avancement...
On prend notre assemblage de 1 et 2 et on va assembler ça à 3. Quand vous avez mis la première vis, mesurez la distance entre l’extrémité de 3 et les extrémités de l'ensemble 1 et 2. Réglez de manière à ce que vous ayez la même distance. Si c'est good, on continue avec les autres vis.
Et pour finir la fixation des équerres supports de traverses (pièces 4). On procède de la même manière que pour les pièces précédentes en faisant bien attention à la position (hauteur) des équerres hautes et leur alignement
Les traverses:
On prend nos deux pieds précédemment assemblés et les traverses (pièces 5). On assemble tous le monde à blanc (sans colle et sans vis) et on bride l’ensemble à l'aide se sangles (sur les photos j'ai remplacé les sangles par de la cordelette (c'est moins pratique mais ça marche quand même). On marque sur le tasseau l'empreinte des trous M8 à l'aide de la visseuse. Ici nous avons deux options: vous avez une perceuse sur colonne ou vous n'en avez pas.Si vous en avez une, vous savez quoi faire, sinon on va expliquer comment se débrouiller
Démonter les deux traverses (pièces 5)
Percez la moitié du tasseau en essayant d’être le plus perpendiculaire possible à la face du tasseaux.
Retournez et faire de même.
On remonte le tout.
On essaye de mettre les vis M8*80 si ça passe on passe à la suite, si non on agrandi les trous avec le foret et la visseuse.
Les boulons rentrent, on peut passer à l'assemblage des supports de shape.
Les supports de shape:
Ici nous allons assembler les supports qui serviront au shape, et qui se montreront sur l'ensemble pieds traverses.
On prend les flancs des supports (Pièces 6) ainsi que les renforts (pièces 7 et 8). On assemble les flancs avec les Vis M8*80 et on les ecartes comme le montre les photos ci dessous.
On prend les flancs des supports (Pièces 6) ainsi que les renforts (pièces 7 et 8). On assemble les flancs avec les Vis M8*80 et on les ecartes comme le montre les photos ci dessous.
On fait ça encore une fois et ça y est on a notre stand de shape (hors finitions).
On passe maintenant aux supports qui servirons pour la stratification.
Les supports de stratification:
C'est très simple: on fait la même chose que pour les supports de shape sauf que l'on prend les flancs supports (Pièces 9) et les renforts correspondants (Pièces 10 et 11).

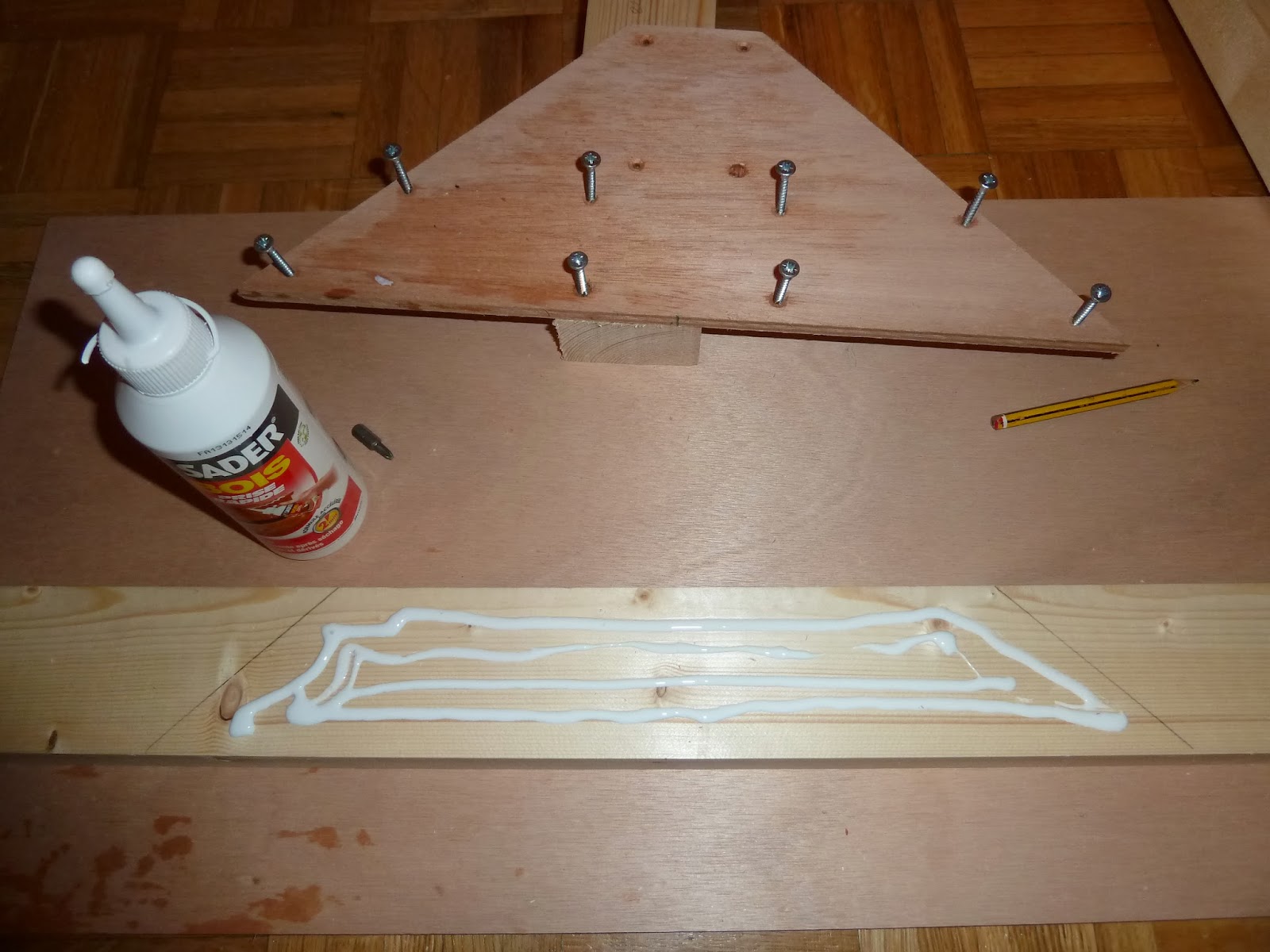

On colle le renfort supérieur.
Puis on colle les renforts lateraux.
On ponce les angles des tasseaux.
On colle le renfort supérieur.
Le boulot de menuisier est terminé, passons aux finitions.
Les Finitions:
Nous avons presque un stand de shape stratification opérationnel, plus que quelques petites finitions.
La Peinture (en option):
Si vous voulez allez jusqu'au bout, vous pouvez peindre votre stand pour une parfaite finition.
les pieds:
Entre le sol et les tasseaux nous allons coller à la colle néoprène un morceau de dalle anti-vibration et qui ne glisse pas sur le sol.
On découpe deux bandes de 45mm dans la dalle anti-vibration, on encolle le dessous du pieds et une des deux bandes, on attends que la colle poisse puis on assemble.
Au passage découpez des morceaux de 65mm de large pour recouvrir les supports de shape et de stratification.
Une fois que c'est sec on arase propre avec un cutter (si il y a besoin).
On découpe deux bandes de 45mm dans la dalle anti-vibration, on encolle le dessous du pieds et une des deux bandes, on attends que la colle poisse puis on assemble.
Une fois que c'est sec on arase propre avec un cutter (si il y a besoin).
Les support de shape:
Nous allons coller à la colle néoprène les bandes de dalle anti-vibration précédemment découpées.
On commence par le fond des croix
Et la bande d'un des deux coté sur sa partie droite. On fait ça en plusieurs fois sinon on a du mal à bien plaquer le morceau de dalle.
Maintenez avec de la bande cache (scotch de peintre) pour amorcer les courbes.
On continue arrondi par arrondi...
Jusqu’à ce que l'on arrive à ça:
On commence par le fond des croix
Puis on colle la moitié de la bande du milieu
Les supports de stratification:
On fait la même chose que pour les supports de shape.
On colle à la néoprène un morceau de dalle sur la partie supérieure.
On colle à la néoprène un morceau de dalle sur la partie supérieure.
On colle les retours de chaque coté.
Ça y est vous avez fini votre stand de shape et de stratification, maintenant y'a plus qu'a...
Améliorations:
Pour bientôt et suivant vos remarques...
Vos réalisations:
Je remercie les personnes qui réaliseront ce stand de m'envoyer des photos de leur stand.
